YJC-QM77-10UCP01 10U 英特尔i7 3555LE加固计算机
产品概述
YJC-QM77-10UCP01 10U加固计算机是一款基于Intel i7双核四线程的高性能10U CPCI刀片式军用计算机，产品软硬件设计严格遵循中国海军第二代显控台技术要求，同时，将CPCI产品的欧卡结构及其可靠性、可维护性、可管理性与军用计算机的抗振动、抗冲击、抗宽温环境急剧变化等恶劣环境特性进行完美融合。产品特别注重DDR3双通道内存、PCI-E、USB、GbE和SATA等高速串行总线的信号完整性设计，以及高性能和宽温环境下的电源可靠性设计，在器件选型和工艺上，采用高度集成的电子元器件以及板贴生产工艺，最大限度地保障该CPCI计算机在恶劣环境下的可靠性运行！
产品规格
|
主板 |
6U CPCI主板，6U 4HP CompactPCI规格，采用欧卡结构 |
|
CPU |
i7 3555LE，主频：2.5G，三级缓存：4MB |
|
内存 |
板贴8G DDR3 内存 |
|
硬盘 |
512G SSD |
|
主板PCI总线 |
支持32/64bit、33/66 MHz CompactPCI总线扩展，符合PICMG 2.0规范 |
|
状态指示灯 |
GPIO状态指示灯，前板GP灯默认为系统正常工作指示灯 |
|
操作系统 |
支持Windows、Linux、Vxworks等操作系统（出货带Win XP 32位系统） |
|
主板接口 |
VGA*1 |
|
USB2.0*2 |
|
|
串口*1（支持RS232、422、485模式） |
|
|
千兆RJ45网口*1 |
|
|
主板CPCI总线接口 |
符合PICMG 2.0规范 |
|
主板尺寸 |
233mm*160mm*1.6mm |
|
后IO板 |
6U CompactPCI规格，采用欧卡结构 |
|
IO板接口 |
DVI接口*2 |
|
USB2.0*2 |
|
|
千兆RJ45网口*3 |
|
|
串口*2（支持RS232、422模式） |
|
|
板载音频输入、输出接口*1 |
|
|
IO板CPCI总线接口 |
符合PICMG 2.0规范 |
|
IO板尺寸 |
233mm*80mm*1.6mm |
|
背板 |
采用8槽背板，支持标准6U欧式插卡结构模块 |
|
背板定义 |
J1、J2标准定义，J3、J4、J5不定义信号（保留电源和地信号）用于用户模块扩展后IO或板间互联 |
|
扩展 |
所有槽位均支持后IO扩展 |
|
IO板PCI总线 |
支持32/64bit、33/66 MHz CompactPCI总线扩展，符合PICMG 2.0规范 |
|
机箱结构 |
标准19英寸上架式结构 |
|

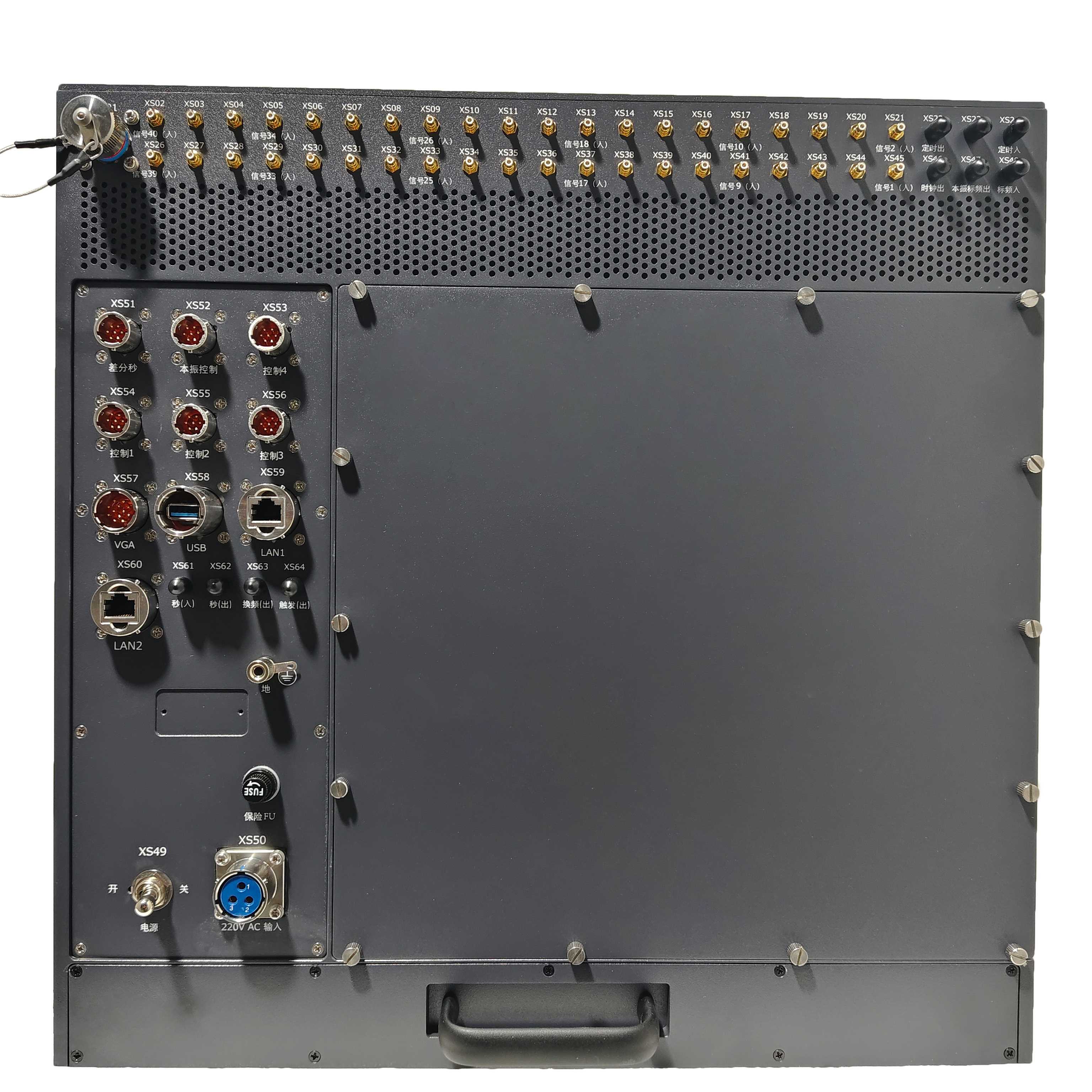

机箱后部接口（航插） |
电源输入接口*1、射、频接口*46、USB接口*1、VGA接口*1、网口*2、控制*4、差分秒*1，光纤网口*1 |
|
环境适应性 |
工作温度：-15℃～+45℃，贮存温度：-25℃～+70℃ |
|
机箱尺寸 |
宽*深*高：482.6mm*461.9mm*443.7mm（±3mm） |
|
机箱颜色 |
灰黑色（Z05-JN3055），颜色可定制 |
|
电磁兼容 |
满足GJB151B-2013《军用设备和分系统电磁发射和敏感度要求与测量》的CE102、CS101、CS114、CS115、CS116、RE102、RS103定量要求 |
|
安全性 |
符合GJB74A-1998 中3.10的相关要求 |
|
电路板须喷涂三防漆 |
|
|
在设备的电源输入端与机壳之间施加1500V试验电压，并保持1min，试验时，不应发生击穿、飞弧和闪烁等现象，试验后设备应能正常工作 |
|
|
设备的电源输入端与机壳之间在正常大气条件下绝缘电阻应不小于100MΩ；潮湿环境下绝缘电阻不小于2MΩ |
