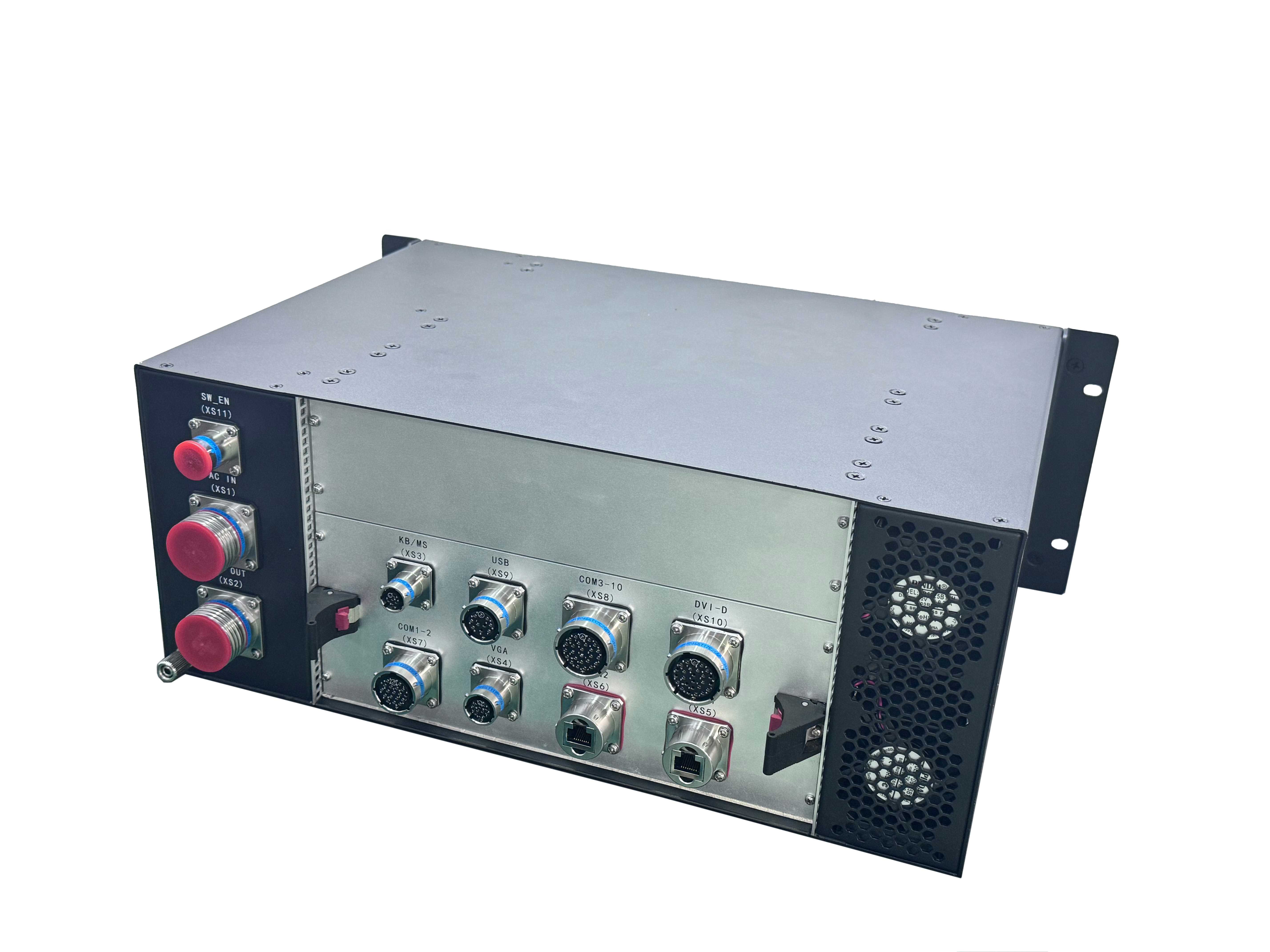

YJC-QM77-4UCP02 4U 英特尔i7 3612QE加固计算机
产品概述
YJC-QM77-4UCP02 4U加固计算机是一款基于Intel QM77芯片+i7处理器双核四线程的高性能4U CPCI加固计算机，符合Compact PCI平台紧凑节省空间特性,集成了PC的大部份功能部件,包括板载DDR3内存,集成了1个32/64位PCI Express-to-PCI/PCI-x桥芯片,根据外设频率,最多可以连接7个CPCI外设槽,总线满足PCIMG2.0 32bit/33MHZ(可支持32bit/66MHZ)，在网络通信方面集成了4路独立的Intel 82574IT 千兆以太网卡,板载网络能支持CPCI PICMG 2.16规范，产品软硬件设计严格遵循中国海军第二代显控台技术要求，同时计算机后面板所有接口采用航插，最大限度地保障计算机在恶劣环境下的可靠性运行！
产品规格
|
主板 |
6U CPCI主板，6U 4HP CompactPCI规格，采用欧卡结构 |
|
CPU |
i7 3612QE，主频：2.1G，三级缓存：4MB |
|
内存 |
板贴8G DDR3 内存 |
|
硬盘 |
512G SSD |
|
PCI总线 |
支持32/64bit、33/66 MHz CompactPCI总线扩展，符合PICMG 2.0规范 |
|
操作系统 |
支持Windows、Linux、Vxworks等操作系统 |
|
CPCI总线接口 |
符合PICMG 2.0规范 |
|
IO板尺寸 |
233mm*80mm*1.6mm |
|
背板 |
采用8槽背板，支持标准6U欧式插卡结构模块 |
|
背板定义 |
J1、J2标准定义，J3、J4、J5不定义信号（保留电源和地信号）用于用户模块扩展后IO或板间互联 |
|
扩展 |
所有槽位均支持后IO扩展 |
|
IO板PCI总线 |
支持32/64bit、33/66 MHz CompactPCI总线扩展，符合PICMG 2.0规范 |
|
机箱结构 |
标准19英寸上架式结构 |
|
机箱后部接口（航插） |
电源输入接口*1、射频接口*32、USB接口*1、VGA接口*1、网口*2、控制接口*4 |
|
环境适应性 |
工作温度：-15℃～+45℃，贮存温度：-25℃～+70℃ |
|
机箱尺寸 |
宽*深*高：482.6mm*295.5mm*172.6mm（±3mm） |
|
机箱颜色 |
黑色，颜色可定制 |
|
电磁兼容 |
满足GJB151B-2013《军用设备和分系统电磁发射和敏感度要求与测量》的CE102、CS101、CS114、CS115、CS116、RE102、RS103定量要求 |
|
安全性 |
符合GJB74A-1998 中3.10的相关要求 |
|
电路板须喷涂三防漆 |
|
|
在设备的电源输入端与机壳之间施加1500V试验电压，并保持1min，试验时，不应发生击穿、飞弧和闪烁等现象，试验后设备应能正常工作 |
|
|
设备的电源输入端与机壳之间在正常大气条件下绝缘电阻应不小于100MΩ；潮湿环境下绝缘电阻不小于2MΩ |
